Filtres clarificateurs Magline : des performances accrues
Matériels & produits
Depuis des années, Aquaged conçoit les filtres clarificateurs Magline pour leur efficacité et leur fiabilité. Ils éliminent en continu dépôts, boues et micro-organismes des réseaux hydrauliques comportant un fluide caloporteur.
Fonctionnement
Trois actions physiques combinées
Champ magnétique
Capte les boues (topomagnétites) de taille micellaire, retient particules et oxydes présents dans le circuit. Le champ est porté par des chicanes : 100 % du fluide le traverse, quel que soit le montage. De 12 000 à 216 000 gauss selon le modèle, jusqu’à 336 000 gauss en option sur les plus gros ETCi.
Filtration sur tamis
Le média filtrant, logé dans la chambre de filtration, arrête les particules solides et les boues résiduelles. Plusieurs tailles de média sont disponibles. Contrôle de l’encrassement par lecture du delta P.
Effet vortex
L’action se termine par un effet vortex qui favorise la décantation au fond de l’appareil, d’où les boues sont évacuées par la vidange. Témoins de corrosion calibrés en option.
Trois gammes
ETCi, FE, FCi : du DN 30 au DN 300 en acier inoxydable
Les clarificateurs s’installent hydrauliquement de différentes façons selon le résultat escompté : en dérivation des circulateurs en place, sur le ou les retours avec une pompe de charge, ou en débit total (avec ou sans by-pass) sur les retours ou départs de l’installation.
Leur efficacité permet à une installation de fonctionner en débit total, sans impact sur les coûts électriques et d’exploitation, au service des générateurs à faible volume d’eau. Une phase chimique (polyélectrolyte à bas poids moléculaire) optimise le pouvoir de filtration.
- Construction 100 % inox, conçue et fabriquée en France
- Sur demande : fabrication jusqu’au PN 40 et haute température
- Étude de fabrication sur mesure
- Tubulure avec manomètre, lecture du delta P et prises d’échantillon entrée et sortie
Avantages
Par rapport aux filtrations standard
- Aucune perte de débit sur les installations tertiaires et industrielles
- Différents diamètres de raccordement et média filtrant de différentes tailles
- Intensité du flux magnétique variable selon les modèles
- Plusieurs configurations d’installation possibles
- Fonctionnement économique, traitement optimal des fluides caloporteurs
Sur quelles installations ?
Tous les équipements sont compatibles : réseaux de chauffage, eau glacée, eau de process. Selon votre activité, le type d’équipement et l’objectif de filtration, Aquaged réalise une étude personnalisée.
Après nettoyage et désembouage
La pose peut s’effectuer lors de l’installation initiale (action préventive) ou à la suite d’une intervention curative : on part alors sur une base saine pour optimiser la qualité des fluides à long terme.
Caractéristiques
Les données techniques communes aux trois gammes
Valeurs de la plaquette Magline 2026. Le détail par modèle suit, gamme par gamme.
| Caractéristique | Valeur |
|---|---|
| Gammes | FE (6 modèles), FCi (11 modèles) et ETCi (6 modèles) |
| Diamètres | DN 30 à DN 300 ; DN et PN spéciaux en construction sur mesure |
| Débit | De 7 m³/h (FE 230, FCi 330) à 700 m³/h (FCi 3300, ETCi 4300) |
| Pression de service maxi | 10 bars pour les FE et FCi ; 7 bars pour les ETCi, 10 bars en option ; jusqu’au PN 40 en fabrication sur demande |
| Température de service | 109 °C au plus ; haute température en fabrication sur demande |
| Champ magnétique | De 12 000 à 216 000 gauss selon le modèle ; jusqu’à 336 000 gauss en option sur les ETCi à 16 aimants |
| Surface de filtration | De 44 000 à 408 000 mm² selon le modèle ; média filtrant de différentes tailles en option |
| Perte de charge | 0,1 bar au plus, appareil propre, pour un fluide de viscosité équivalente à celle de l’eau |
| Construction | 100 % inox, sauf le média filtrant, monté sur un support inox ; joint torique d’étanchéité en EPDM ; corps calorifugé en gamme standard ; conçu et fabriqué en France |
| Raccordements | Filetés sur les FE 230, 240, 250 et 265 et les FCi 330 et 340, à brides sur tous les autres modèles ; entrée et sortie latérales (positionnement sur mesure possible), vidange par le fond |
| Fermeture du couvercle | Collier de serrage sur les FE 230, 240 et 250 et les FCi 330 à 380 ; œillets basculants sur les FE 265, 280 et 2100, les FCi 3100 à 3300 et toute la gamme ETCi |
| Équipements | Manomètre, tubulure de lecture du delta P, prises d’échantillon entrée et sortie, purge ; bras de levage du couvercle sur les ETCi (sauf 4125) |
| Options | By-pass, témoins de corrosion calibrés et leur support, chapeau PE pour circuit d’eau glacée, couvercle PN 10, vannes d’isolement, d’équilibrage et de vidange, circulateurs |
Modèle par modèle

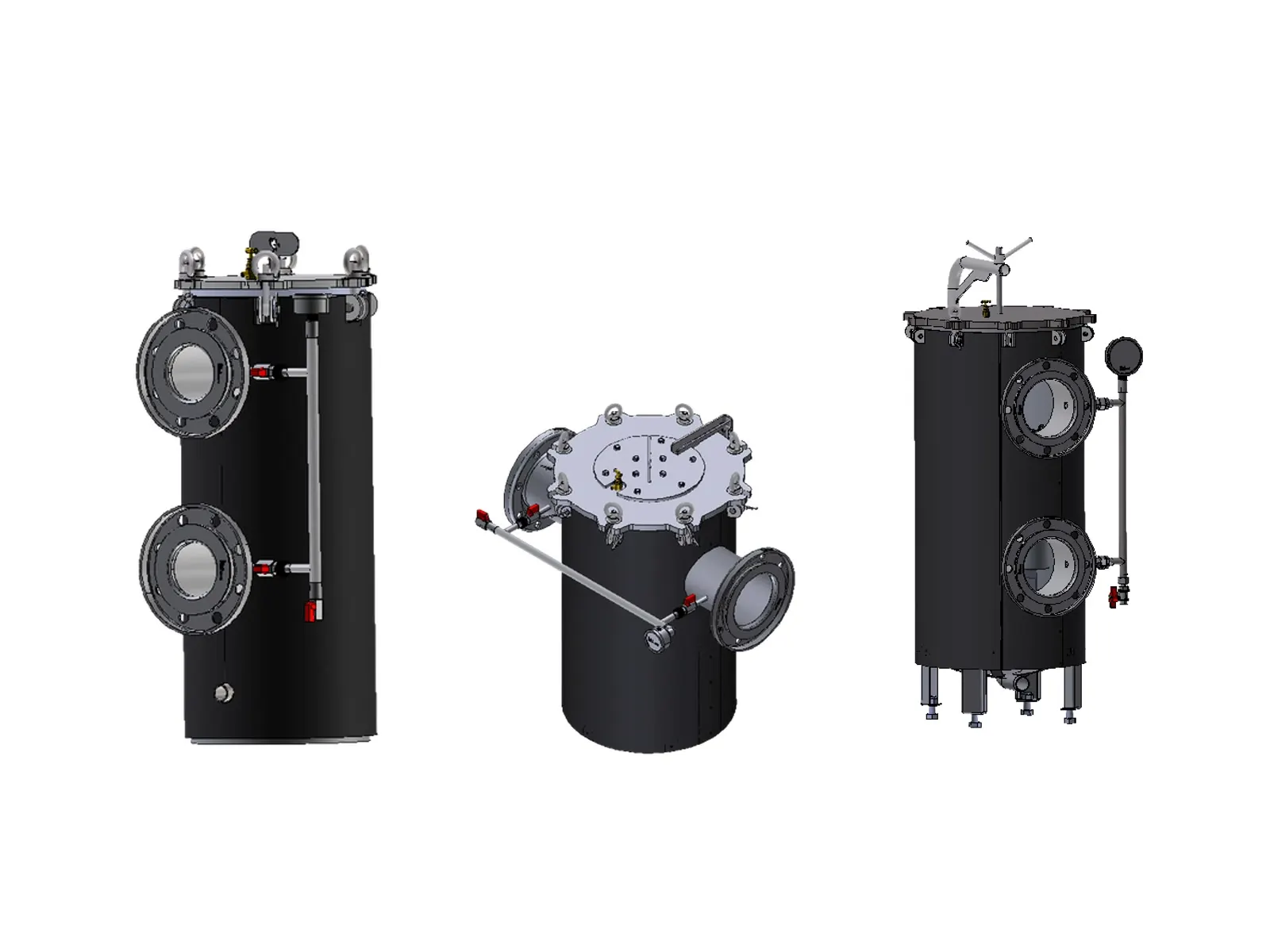

Les gammes FE, FCi et ETCi en détail
Le débit indiqué est le débit maximal de chaque modèle. Dimensions à ± 2 mm.

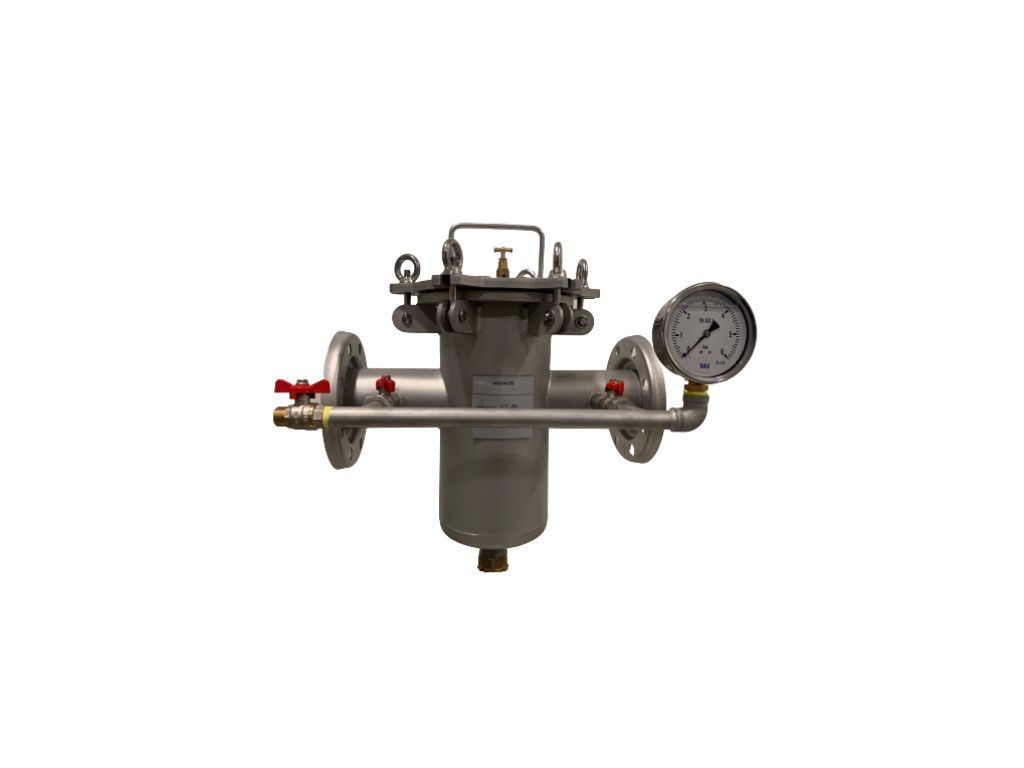

Gamme FE
Pression nominale de 10 bars sur toute la gamme. Raccordements filetés du FE 230 au FE 265, à brides pour les FE 280 et 2100. Couvercle fermé par collier de serrage du FE 230 au FE 250, par œillets basculants pour les FE 265, 280 et 2100. Manomètre et mesure du delta P ; témoins de corrosion en option.
| Modèle | DN | Débit maxi (m³/h) | Champ magnétique (gauss) | Aimants | Surface de filtration (mm²) |
|---|---|---|---|---|---|
| FE 230 | 32 | 7 | 12 000 | 1 | 45 000 |
| FE 240 | 40 | 13 | 12 000 | 1 | 53 292 |
| FE 250 | 50 | 25 | 24 000 | 2 | 88 000 |
| FE 265 | 65 | 34 | 24 000 | 2 | 126 000 |
| FE 280 | 80 | 58 | 36 000 | 3 | 135 000 |
| FE 2100 | 100 | 83 | 48 000 | 4 | 160 394 |

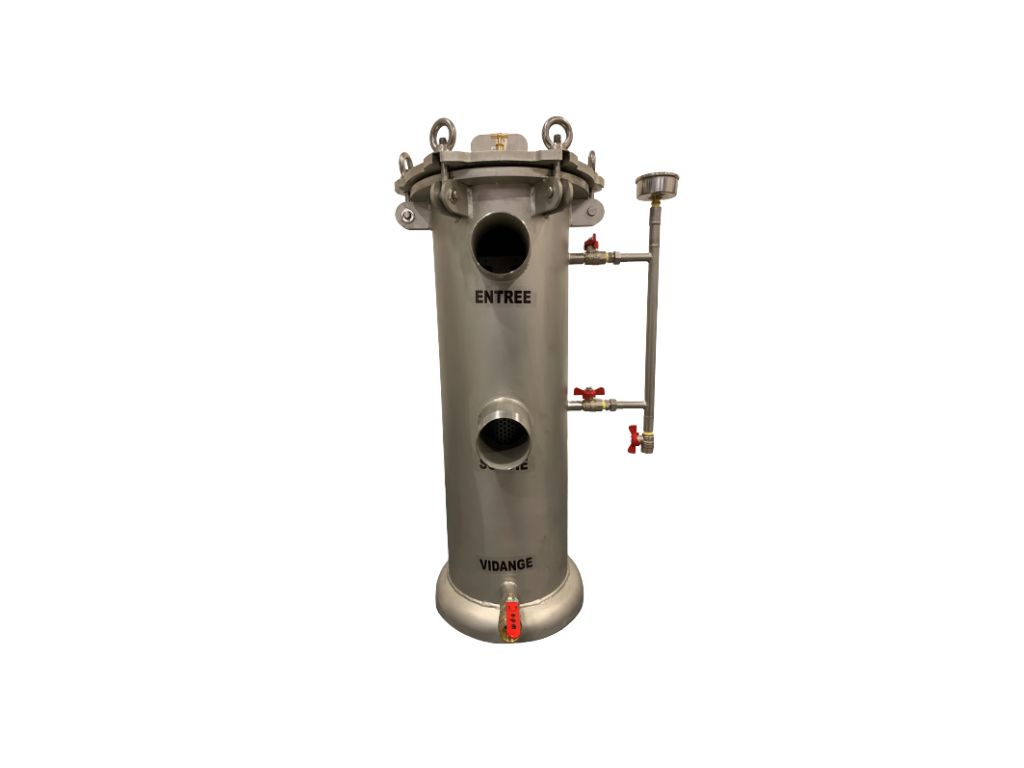

Gamme FCi
Pression de service de 10 bars. Raccordements filetés sur les FCi 330 et 340, à brides au-delà. Couvercle fermé par collier de serrage du FCi 330 au FCi 380, par œillets basculants du FCi 3100 au FCi 3300. Chicane magnétique autonettoyante, retirée par sa poignée, avec blocage et verrouillage de son support.
| Modèle | DN | Débit maxi (m³/h) | Champ magnétique (gauss) | Aimants | Surface de filtration (mm²) | Poids (kg) | Hauteur (mm) | Largeur (mm) |
|---|---|---|---|---|---|---|---|---|
| FCi 330 | 30 | 7 | 12 000 | 1 | 44 000 | 7 | 504 | 385 |
| FCi 340 | 40 | 13 | 12 000 | 1 | 44 000 | 7 | 504 | 385 |
| FCi 350 | 50 | 25 | 48 000 | 4 | 56 000 | 14,9 | 552 | 409 |
| FCi 365 | 65 | 34 | 60 000 | 5 | 71 600 | 20,3 | 585 | 458 |
| FCi 380 | 80 | 58 | 60 000 | 5 | 71 600 | 23,2 | 585 | 458 |
| FCi 3100 | 100 | 83 | 96 000 | 8 | 108 000 | 39 | 615 | 509 |
| FCi 3125 | 125 | 132 | 120 000 | 10 | 245 000 | 73 | 830 | 683 |
| FCi 3150 | 150 | 184 | 120 000 | 10 | 245 000 | 73 | 830 | 683 |
| FCi 3200 | 200 | 400 | 216 000 | 18 | 408 000 | 146 | 1 535 | 767 |
| FCi 3250 | 250 | 580 | 216 000 | 18 | 408 000 | 155 | 1 535 | 767 |
| FCi 3300 | 300 | 700 | 216 000 | 18 | 408 000 | 160 | 1 535 | 767 |

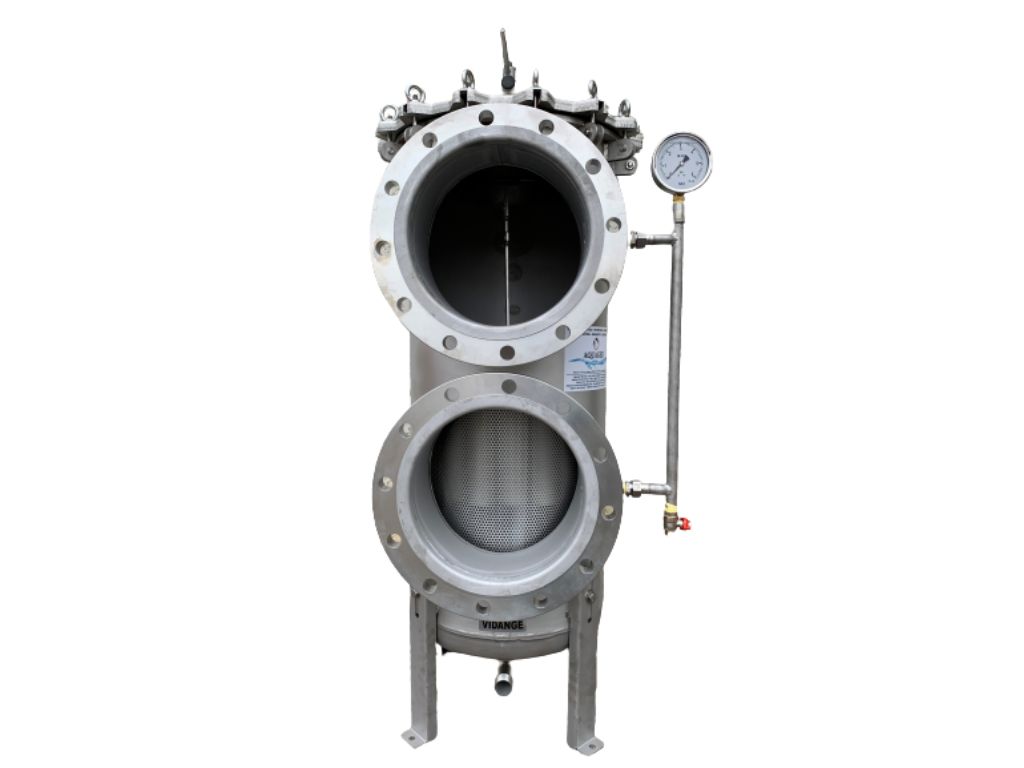

Gamme ETCi
Pression nominale de 7 bars, 10 bars en option. Raccordements à brides, couvercle fermé par œillets basculants, bras de levage du couvercle sur tous les modèles sauf l’ETCi 4125. L’ETCi 4200 existe en deux versions, à 9 ou à 16 aimants ; les modèles à 16 aimants passent de 192 000 à 336 000 gauss en option.
| Modèle | DN | Débit maxi (m³/h) | Champ magnétique (gauss) | Aimants | Surface de filtration (mm²) | Poids (kg) | Hauteur (mm) | Contenance (L) |
|---|---|---|---|---|---|---|---|---|
| ETCi 4125 | 125 | 132 | 48 000 | 4 | 180 000 | 62 | 1 085 | 60,4 |
| ETCi 4150 | 150 | 184 | 60 000 | 5 | 263 000 | 106,4 | 1 335 | 122,7 |
| ETCi 4200 | 200 | 350 | 108 000 | 9 | 385 000 | 137,6 | 1 446,5 | 189,4 |
| ETCi 4200 | 200 | 400 | 192 000 336 000 en option | 16 | 385 000 | 132,5 | 1 446,5 | 189,4 |
| ETCi 4250 | 250 | 580 | 192 000 336 000 en option | 16 | 385 000 | 149,8 | 1 446,5 | 189,4 |
| ETCi 4300 | 300 | 700 | 192 000 336 000 en option | 16 | 407 000 | 164,2 | 1 521,5 | 201,6 |
Données de la plaquette Magline 2026, établies pour un désembouage ; une extension de garantie de résultats dans le temps est possible. Aquaged se réserve le droit de modifier sans préavis les caractéristiques techniques de ses appareils. Pour un débit, une pression, une température ou un diamètre hors gamme, voir la fabrication sur mesure.
Montage
Débit total ou dérivation

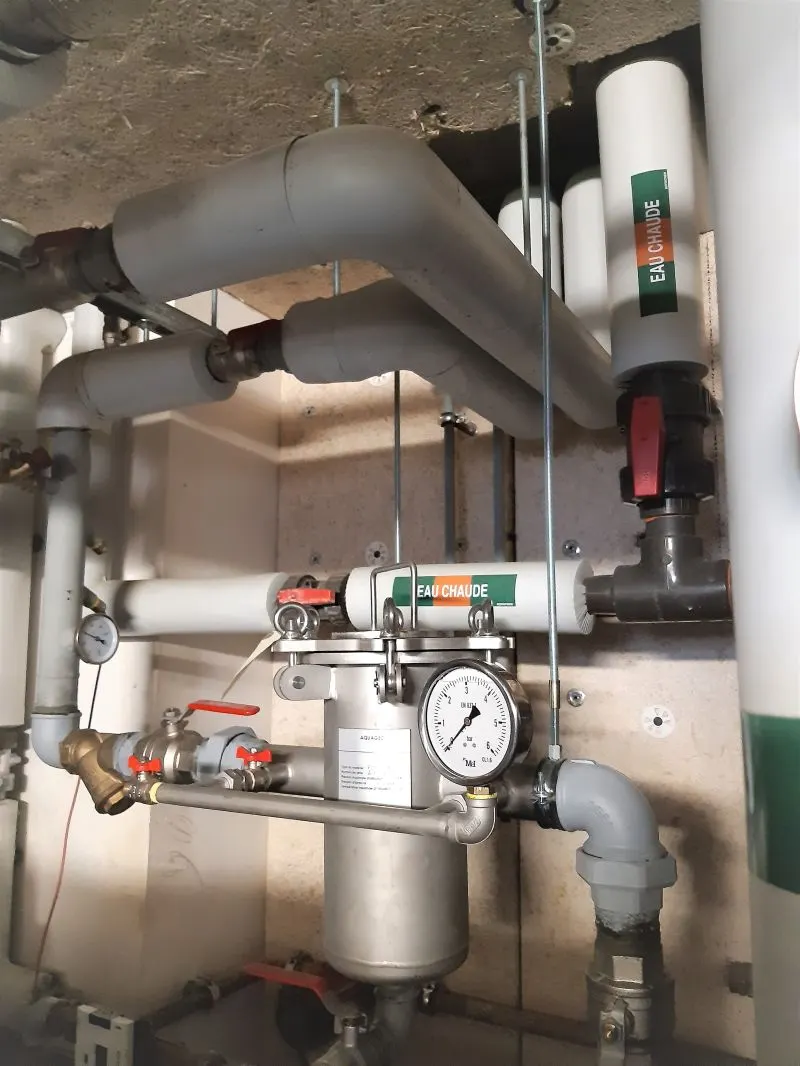

Débit total

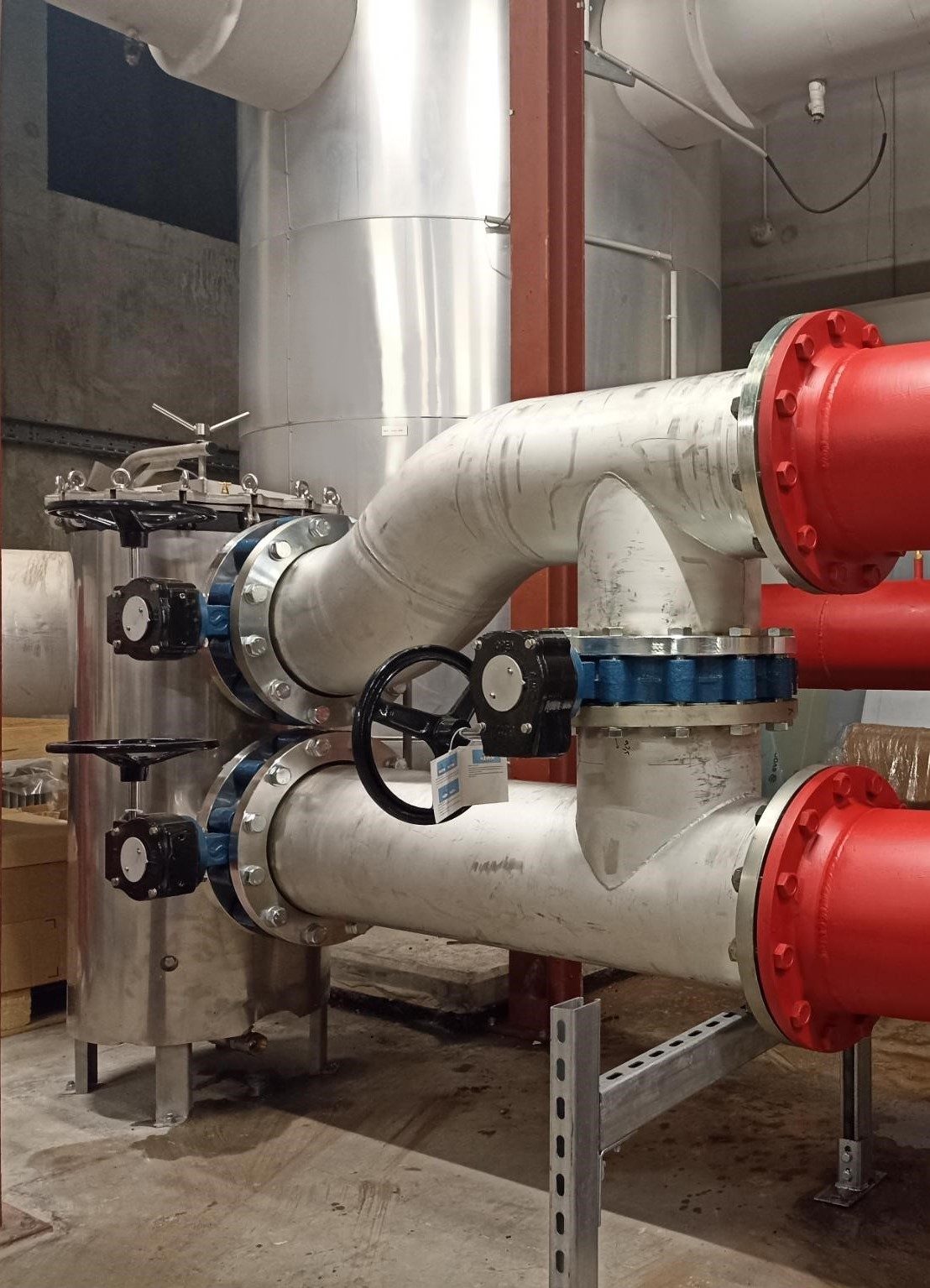

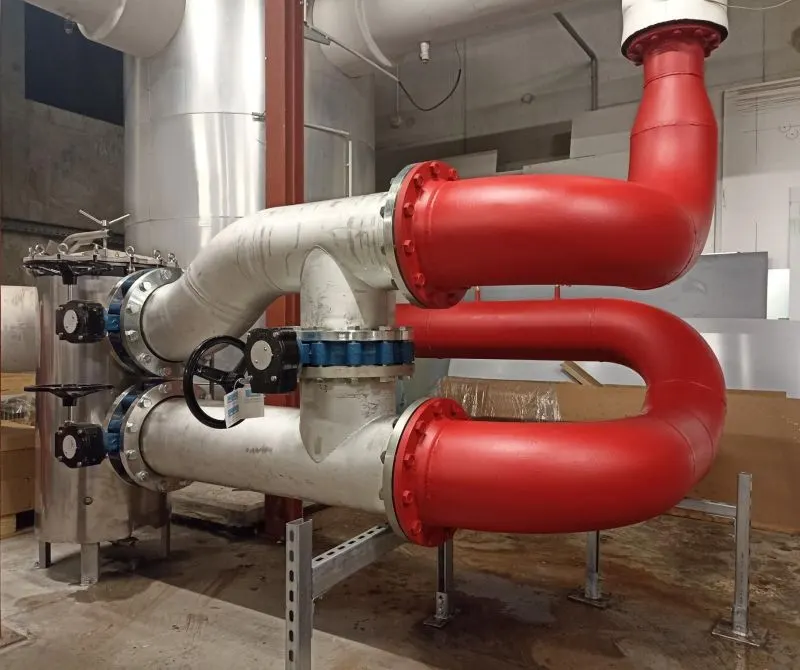

La totalité du fluide traverse l’appareil. C’est le montage le plus efficace, retenu dès que la perte de charge et la place le permettent. Avec un by-pass, l’entretien se fait sans arrêter l’installation.
En dérivation
Une partie du débit est prélevée sur le retour et renvoyée après filtration, avec une pompe de charge. Retenu sur les très gros réseaux ou quand l’hydraulique existante ne permet pas le débit total.
Avec phase chimique
Un polyélectrolyte à bas poids moléculaire améliore la capture des particules les plus fines et accélère le résultat sur un réseau chargé.
Nos conseils d’experts
Pour aller plus loin
Quel est le rôle d’un filtre clarificateur dans un circuit fermé ?
Dans un circuit de chauffage ou de refroidissement fermé, le filtre clarificateur retient oxydes, boues et résidus de corrosion. Son rôle expliqué.
Lire l’articleEntretien d’un clarificateur magnétique : quand l’ouvrir et ce qu’on y trouve
Comment savoir qu’un clarificateur magnétique doit être nettoyé, ce que l’on trouve à l’ouverture, et pourquoi il ne faut pas attendre.
Lire l’articleAprès un désembouage : protéger le circuit de chauffage pour qu’il reste propre
Un désembouage remet le réseau à neuf, mais pas la cause des boues. Inhibiteur, clarificateur et suivi par analyses : ce qui fait tenir le résultat.
Lire l’articleAquaged
Demandez un diagnostic de vos équipements
Pour toute question relative aux clarificateurs, nos équipes vous répondent et dimensionnent la solution.
